Twill geweven koolstofvezelstof

Twill Weave Koolstofvezelstof is een geweven versterking waarbij de schering- en inslaggarens met elkaar verweven zijn om een ​​diagonaal oppervlaktepatroon te vormen. Vergeleken met platbinding zorgt de verweven structuur voor meer beweging tussen de garens, waardoor de stof gematigde rondingen kan volgen tijdens het leggen. Hetzelfde diagonale patroon wordt ook vaak behouden op gegoten onderdelen waar het koolstofvezeloppervlak zichtbaar blijft.

Het weefsel is slechts een deel van de materiaalspecificatie. Koolstofvezelkwaliteit, oppervlaktegewicht, harssysteem en laminaatconstructie bepalen hoe de stof bijdraagt ​​aan het uiteindelijke composiet, terwijl de vormgeometrie en het vormproces van invloed zijn op de manier waarop er tijdens de productie mee kan worden omgegaan.

Wat de Twill-structuur verandert

Bij een twill-constructie bewegen de verweven punten geleidelijk over de stof in plaats van het herhaalde één-over-één-onder-patroon van platbinding te vormen. Dit geeft de garens meer vrijheid om ten opzichte van elkaar te verschuiven wanneer de stof over een gebogen oppervlak wordt geplaatst.

Het verschil wordt duidelijker op onderdelen met veranderende contouren. Een stof die enige beweging in het vlak kan opvangen, kan gemakkelijker rond een gematigde bocht worden geplaatst dan een nauwer verweven constructie. Dit betekent echter niet dat elke keperstof op dezelfde manier valt. Garengrootte, stofgewicht, weefdichtheid en oppervlaktegeometrie hebben allemaal invloed op het resultaat.

Voor kleine radiussen of diepe driedimensionale vormen is een vormproef nuttig omdat lokale kreukels of garenvervorming alleen nauwkeurig kunnen worden beoordeeld aan de hand van de werkelijke geometrie.

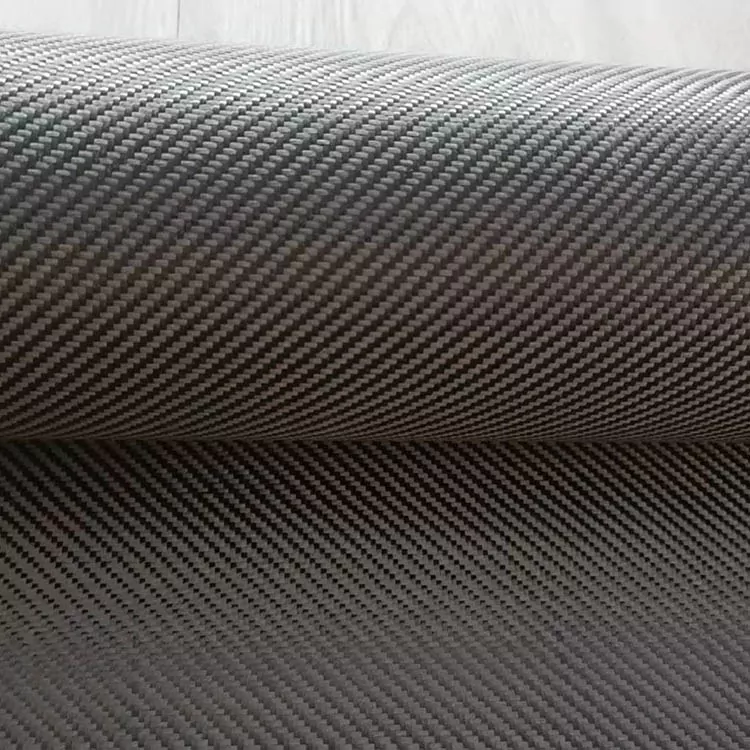

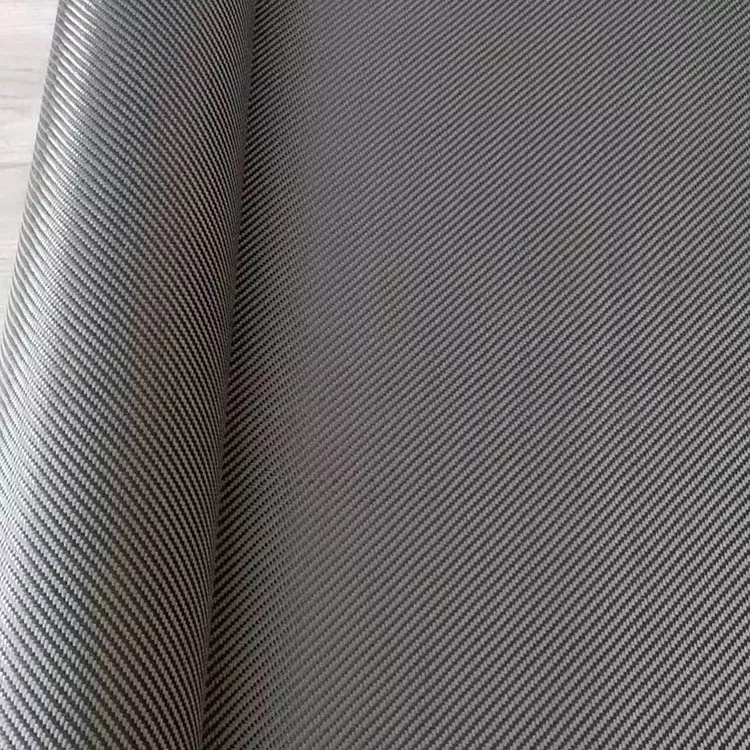

Diagonaal weefsel voor zichtbare oppervlakken

Het diagonale patroon is een van de meest herkenbare kenmerken van keperstof van koolstofvezel. Wanneer het uitgeharde laminaat is afgewerkt met een heldere coating, kan het weefsel zichtbaar blijven over het oppervlak van het onderdeel.

De patroonrichting moet worden gecontroleerd tijdens het snijden en leggen. Als twee stofdelen elkaar in verschillende oriëntaties ontmoeten, zullen de diagonale lijnen niet gelijkmatig over de verbinding doorlopen. Bij zichtbare panelen moet daarom vóór het gieten rekening worden gehouden met de snijindeling en de plaatsing van de lagen.

Het uiteindelijke uiterlijk wordt ook beïnvloed door harsverdeling, consolidatie en oppervlakteafwerking. Het patroon dat zichtbaar is in de droge stof kan van definitie veranderen nadat het laminaat is gevormd en gecoat.

Twill gebruiken op gebogen componenten

Keperstof wordt vaak gebruikt op onderdelen die niet helemaal vlak zijn, zoals sierdelen, behuizingen, fietsonderdelen, motoronderdelen en sportuitrusting.

De stof kan in een groter stuk worden gesneden als het oppervlak relatief open is, of in kleinere delen worden verdeeld waar de geometrie scherper verandert. Grotere stukken verminderen het aantal verbindingen, maar vereisen mogelijk meer aanpassing tijdens het leggen. Kleinere stukken kunnen gemakkelijker de lokale contouren volgen, maar de verbindingen moeten zorgvuldig worden gepositioneerd.

Voor een zichtbaar koolstofoppervlak moet het snijpatroon ook rekening houden met de richting van het diagonale weefsel. Het behouden van dezelfde oriëntatie tussen aangrenzende stukken kan belangrijk zijn wanneer een continu visueel patroon vereist is.

Specificatie

Materiaalspecificatie voor productie

Het vereiste stofgewicht wordt normaal gesproken samen met de beoogde laminaatdikte en de vormmethode beschouwd. Door een lager oppervlaktegewicht kunnen meer individuele lagen worden gebruikt, terwijl een zwaardere stof het aantal lagen dat nodig is voor een bepaalde laminaatdikte kan verminderen.

De koolstofvezelkwaliteit moet ook afzonderlijk van het weefsel worden gespecificeerd. Dezelfde keperconstructie kan met verschillende vezelkwaliteiten worden geproduceerd, en de resulterende composieteigenschappen zullen niet identiek zijn.

Harscompatibiliteit is een andere productieoverweging. Natte lay-up, vacuüminfusie, compressiegieten en prepreg-verwerking stellen verschillende eisen aan de harsstroom, consolidatie en verwerking. De stof moet daarom worden afgestemd op het daadwerkelijke proces en niet alleen worden gespecificeerd door het uiterlijk.

Informatie die moet worden verstrekt voor een materieel onderzoek

Een productieaanvraag is gemakkelijker te beoordelen als de fundamentele materiaalvereisten duidelijk worden vermeld. Relevante informatie omvat:

· Twill geweven constructie

· Koolstofvezelkwaliteit

· Stofgewicht / GSM

· Vereiste breedte en rollengte

· Doeldikte of laminaatdikte

· Harssysteem

· Vormproces

· Componentgeometrie

· Zichtbare oppervlaktevereisten

Als het materiaal een bestaande stof vervangt, kan een beschikbaar specificatieblad of monster ook als referentie worden gebruikt. Dit is vooral handig wanneer het nieuwe materiaal moet passen in een bestaand snij-, lay-up- of vormproces.

Toepassingen

Twill Weave Carbon Fiber Fabric wordt gebruikt in gegoten composietonderdelen waarbij de stof gevormde oppervlakken moet accommoderen of een gedefinieerd geweven uiterlijk moet bieden.

Automotive-toepassingen omvatten interieurbekleding, panelen, afdekkingen en andere koolstofvezelcomponenten. Fiets- en motoronderdelen kunnen geweven versterking gebruiken op gebogen delen waar het weefsel het maloppervlak moet volgen.

Sportuitrusting zoals peddels, rackets en andere gevormde structuren kunnen het materiaal ook als onderdeel van het laminaat opnemen. Industriële apparatuur en behuizingen kunnen geweven koolstofvezel gebruiken waarbij de vereiste mechanische en dimensionale eigenschappen kunnen worden bereikt met het geselecteerde laminaat.

Voor elektronische behuizingen of componenten die zich dicht bij elektrische assemblages bevinden, moet bij het bepalen van de isolatie- en aardingsvereisten rekening worden gehouden met de elektrische geleidbaarheid van koolstofvezel.

Veelgestelde vragen

Wat is twill geweven koolstofvezelstof?

Het is een geweven koolstofvezelversterking gemaakt met een twill-interlacingstructuur. De garenschikking produceert een diagonaal oppervlaktepatroon, terwijl de feitelijke materiaalspecificatie afhangt van de koolstofvezelkwaliteit, het gewicht van de stof en de constructie.

Waarin verschilt twill van platbinding?

Twill en platbinding gebruiken verschillende gareninterlacingsequenties. Twill heeft een diagonaal patroon en laat over het algemeen meer beweging van het garen toe, terwijl platbinding een strakkere herhaalde over-under-structuur heeft. Hun geschiktheid hangt af van de componentgeometrie en het productieproces.

Wat betekent 2×2 keperstof?

2×2 beschrijft een specifieke twill-constructie waarbij de garens in een herhalende volgorde over twee en onder twee gaan. Als een project deze constructie vereist, moet het weefsel worden bevestigd in de materiaalspecificatie.

Kan keperstof worden gebruikt op gebogen mallen?

Ja. Het is geschikt voor gematigde rondingen en veranderende contouren, maar de daadwerkelijke drapering is afhankelijk van het gewicht van de stof, de garenconstructie en de vormgeometrie. Een vormproef is nuttig voor complexe onderdelen of onderdelen met een kleine straal.

Kan het worden gebruikt voor zichtbare koolstofvezelonderdelen?

Ja. Het diagonale weefsel kan zichtbaar blijven na het vormen en de oppervlakteafwerking. Een consistente stoforiëntatie tijdens het snijden en opleggen is belangrijk wanneer een uniform patroon vereist is.

Kunnen het gewicht en de afmetingen van de stof worden aangepast?

Ja. Het gewicht, de breedte, de lengte en de bijbehorende specificaties van de stof kunnen worden gedefinieerd op basis van het onderdeel en het productieproces.

Welke gegevens zijn nodig voor een offerte?

Nuttige informatie omvat weefconstructie, koolstofvezelkwaliteit, GSM, breedte, rollengte, hoeveelheid, toepassing en vormproces. Voor zichtbare delen moeten ook de vereiste oppervlakteafwerking en patroonrichting worden gespecificeerd.

Kan een monster vóór productie worden beoordeeld?

Monsterevaluatie kan worden overwogen wanneer de stof moet worden gecontroleerd op soepelheid, harscompatibiliteit, uiterlijk van het oppervlak of verwerkingsgedrag met een specifieke productiemethode.

Betekent keperbinding een hogere sterkte?

Nee. Weefconstructie alleen bepaalt niet de sterkte of stijfheid van het uiteindelijke composiet. Deze eigenschappen zijn afhankelijk van de koolstofvezelkwaliteit, het gewicht van het weefsel, het harssysteem, de vezeloriëntatie, het vezelvolume, de laminaatdikte en de verwerkingsomstandigheden.
