Platgeweven koolstofvezelstof

Plain Weave Carbon Fiber Fabric maakt gebruik van een eenvoudige over-onder-vervlechting van schering- en inslaggarens om een ​​regelmatig geweven structuur te vormen. De herhaalde kruispunten geven de stof een stabiel oppervlak dat relatief eenvoudig te identificeren, snijden en positioneren is tijdens het leggen van composiet. De schering- en inslagrichtingen zijn ook visueel duidelijk, waardoor productieteams de beoogde oriëntatie kunnen behouden bij het voorbereiden van meerdere lagen.

Voor de vervaardiging van composieten is deze regelmatige structuur nuttig wanneer het materiaal consistent van het ene onderdeel naar het andere moet worden verwerkt. Het gewicht van de stof, de kwaliteit van de koolstofvezels, het aantal garens, de breedte en de harscompatibiliteit moeten nog steeds afzonderlijk worden gespecificeerd, omdat het weefpatroon alleen niet de mechanische eigenschappen van het afgewerkte laminaat definieert.

Hoe platbinding de verwerking van stoffen beïnvloedt

Bij een platbinding gaat elk scheringgaren over en onder opeenvolgende inslaggarens. Hierdoor ontstaat een relatief stabiele weefselstructuur met een regelmatig rasterachtig uiterlijk.

Tijdens het snijden en opleggen maken de duidelijke schering- en inslagrichtingen het gemakkelijker om te controleren of een lamel volgens de laminaattekening is geplaatst. Dit is vooral handig wanneer er meerdere lagen van dezelfde rol worden gesneden en elke laag een consistente oriëntatie moet behouden.

Dezelfde constructie kent ook beperkingen. Omdat de garens vaak met elkaar verweven zijn, gedraagt ​​de stof zich niet als een losse of goed drapeerbare versteviging. Bij krappe radiussen, diepe contouren of complexe driedimensionale mallen moet het eigenlijke materiaal vóór de productie worden beoordeeld aan de hand van de componentgeometrie.

Om deze reden moet bij de stofkeuze rekening worden gehouden met zowel de vereiste versterking als de manier waarop het materiaal tijdens de productie wordt gesneden, gepositioneerd en gevormd.

Weefstructuur en laminaatontwerp

Een geweven koolstofvezelweefsel zorgt voor versteviging in zowel de schering- als de inslagrichting. Dit verschilt van unidirectionele versterking, waarbij de meeste continue vezels geconcentreerd zijn langs één hoofdrichting.

Voor een gelamineerd composiet kan het geweven materiaal daarom zorgen voor een uitgebalanceerde verstevigingsopstelling binnen een individuele laag. De uiteindelijke vezeloriëntatie van het onderdeel wordt echter nog steeds bepaald door het volledige laminaatschema, inclusief de laagrichting, het aantal lagen, het gewicht van de stof en de geometrie van de onderdelen.

Het weefsel mag niet worden beschouwd als een directe indicatie van sterkte. Twee stoffen met hetzelfde weefsel kunnen verschillende composieteigenschappen produceren als hun koolstofvezelkwaliteiten, oppervlaktegewichten, harssystemen of vezelvolumefracties verschillend zijn.

De stof kiezen voor verschillende geometrieën

De geschiktheid van een geweven wapening hangt mede af van de vorm van het afgewerkte onderdeel. Platte panelen en componenten met zachte rondingen zijn over het algemeen gemakkelijker te bedekken, omdat het weefsel geen grote veranderingen in de oppervlakterichting hoeft op te vangen.

Complexere mallen vereisen meer aandacht voor het draperen. Wanneer de stof rond een kleine straal wordt gedwongen, kunnen de schering en de inslag ten opzichte van elkaar verschuiven, waardoor plaatselijke vervorming of kreukels ontstaan. Deze effecten kunnen zowel het uiterlijk van het oppervlak als de consistentie van het laminaat beïnvloeden.

Voor een nieuw onderdeel kan een kleine vormproef helpen bepalen of het geselecteerde doekgewicht en de constructie de mal kunnen volgen zonder overmatige vervorming. Het snijpatroon, de oriëntatie van de lagen en de volgorde van leggen moeten samen worden bekeken in plaats van de stof afzonderlijk van het productieproces te beoordelen.

Platte en zacht gebogen delen

Een reguliere geweven constructie is vaak gemakkelijker te plaatsen op vlakke panelen, deksels, platen en componenten met een gematigde kromming. Het zichtbare rasterpatroon maakt het ook relatief eenvoudig om de oriëntatie van aangrenzende lagen tijdens het leggen te controleren.

Complexe gegoten vormen

Bij diepere contouren of nauwere radiussen wordt het drapeer- en schuifgedrag belangrijker. De stof moet worden getest op de werkelijke of representatieve mal, vooral als het afgewerkte oppervlak zichtbaar blijft.

Wat Yuruis kan leveren

De stofspecificatie kan worden gedefinieerd rond de vereisten van het composietproductieproces. Typische items om te bevestigen zijn onder meer:

· Platgeweven constructie

· Koolstofvezelkwaliteit

· Gewichtsgewicht / GSM

· Stofbreedte

· Rollengte

· Dikte

· Oppervlaktevereisten

· Harscompatibiliteit

· Beoogd vormproces

Wanneer het materiaal wordt vervangen of wordt aangepast aan een bestaande productiespecificatie, kan het verstrekken van het huidige gegevensblad van de stof, het monster of het bekende GSM-bestand helpen de vereiste constructie nauwkeuriger te definiëren.

Typische platbindingspecificatie

Van snijden tot lamineren

Voordat hars wordt toegevoegd, doorloopt het weefsel normaal gesproken verschillende voorbereidingsstappen. De vereiste afmetingen worden gemarkeerd en gesneden, waarna elke laag wordt gepositioneerd volgens het laminaatontwerp.

Voor meerlaagse componenten moet het productieteam mogelijk de oriëntatie van opeenvolgende lagen veranderen om de vereiste verstevigingsopstelling te bereiken. Omdat de schering- en inslagrichtingen bij een effen geweven stof gemakkelijk te onderscheiden zijn, kan de oriëntatie tijdens het opleggen worden gecontroleerd zonder alleen op snijsporen te hoeven vertrouwen.

Tijdens het hanteren moet onnodig strekken worden vermeden. Overmatige spanning of herhaalde bewegingen kunnen de plaatselijke garenopstelling veranderen, wat na het vormen zichtbaar kan worden. De vereiste hoeveelheid handelingen hangt ook af van het gewicht van de stof, de weefdichtheid en de geometrie van de componenten.

Toepassingen in de composietproductie

Plain Weave Carbon Fiber Fabric kan worden gebruikt in gegoten composietcomponenten waarbij een reguliere geweven versterking compatibel is met het ontwerp en het productieproces van het onderdeel.

In automobieltoepassingen kan het worden gebruikt voor interieurbekleding, panelen, afdekkingen en geselecteerde structurele of semi-structurele composietonderdelen. De vereiste stofconstructie is afhankelijk van de componentgeometrie en de laminaatspecificatie.

Voor fietsen en sportuitrusting kan geweven koolstofvezelversterking worden opgenomen in gegoten laminaten waarbij de vereiste vezeloriëntatie en -dikte worden bepaald door het ontwerp van de componenten.

In elektronica en industriële apparatuur kan koolstofvezelweefsel worden gebruikt in behuizingen, panelen en andere composietstructuren. Omdat koolstofvezel elektrisch geleidend is, moet rekening worden gehouden met elektrische isolatie, aarding en elektromagnetische vereisten wanneer het materiaal wordt gebruikt in de buurt van elektronische assemblages.

De juiste stofspecificatie moet daarom worden bepaald op basis van het voltooide onderdeel en niet alleen op basis van het weefpatroon.

Oppervlakte-uiterlijk en verwerking

Wanneer de geweven koolstofvezel na het vormen zichtbaar blijft, hangt het uiteindelijke uiterlijk af van meer dan alleen het patroon van de droge stof. Harsverdeling, uitlijning van vezels, consolidatie, toestand van het maloppervlak en afwerkingsbehandeling kunnen allemaal het uiterlijk van het uitgeharde onderdeel beïnvloeden.

Voor zichtbare oppervlakken moet het doek consistent worden geplaatst en worden beschermd tegen onnodige verplaatsing tijdens het opleggen. Aangrenzende stukken moeten mogelijk ook worden uitgelijnd, zodat het geweven patroon niet merkbaar verandert van het ene deel van het onderdeel naar het andere.

Als het onderdeel een heldere coating of een andere oppervlaktebehandeling krijgt, moet het coatingsysteem compatibel zijn met het uitgeharde composiet en de beoogde gebruiksomgeving. Een uniform uiterlijk van de droge stof garandeert op zichzelf niet een identiek uiterlijk na het vormen.

Veelgestelde vragen

Wat is platgeweven koolstofvezelstof?

Het is een geweven koolstofvezelversterking waarbij de schering- en inslagdraden herhaaldelijk over en onder elkaar passeren. Hierdoor ontstaat een regelmatige weefselstructuur met duidelijk herkenbare vezelrichtingen.

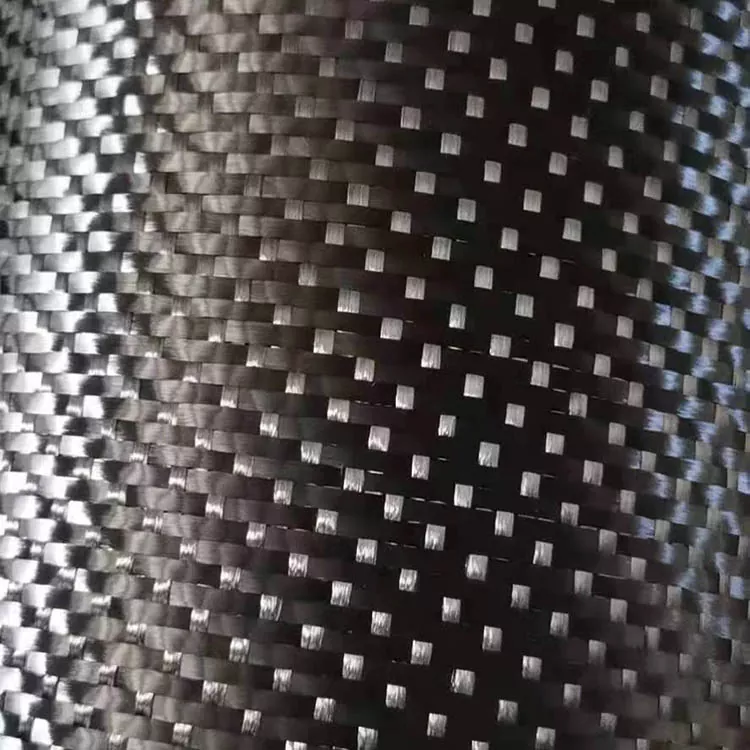

Hoe ziet platgeweven koolstofvezel eruit?

De schering en inslag vormen een herhaald over-onder-patroon dat een regelmatig rasterachtig uiterlijk geeft. Het verschilt visueel van keperstof, die een karakteristiek diagonaal patroon heeft.

Is platbinding geschikt voor zichtbare koolstofvezelonderdelen?

Ja. Het regelmatige weefsel kan deel uitmaken van het zichtbare oppervlak van een composietonderdeel. Het uiteindelijke uiterlijk hangt ook af van de harsverdeling, consolidatie, vormconditie en oppervlakteafwerking.

Kan platbinding worden gebruikt op gebogen mallen?

Ja, maar de geschiktheid hangt af van de kromming, straal en driedimensionale geometrie van de mal. Voor complexe vormen kan een vormproef helpen bij het identificeren van mogelijke kreukels, garenvervorming of problemen tijdens het leggen.

Bepaalt platbinding de sterkte van het composiet?

Nee. De eigenschappen van het afgewerkte composiet zijn afhankelijk van de koolstofvezelkwaliteit, het gewicht van het weefsel, het harssysteem, de vezelvolumefractie, de laagoriëntatie, de laminaatdikte en de uithardings- of vormomstandigheden. Het weefsel is slechts een deel van de materiaalspecificatie.

Kunnen het gewicht en de breedte van de stof worden aangepast?

Ja. Gewicht, breedte, rollengte en andere specificaties kunnen worden gedefinieerd op basis van de productievereiste. Bij het aanvragen van een offerte dient tevens de vereiste koolstofvezelkwaliteit en het beoogde vormproces te worden vermeld.

Welke gegevens moeten worden verstrekt voor een offerte?

Nuttige informatie omvat de vereiste GSM, koolstofvezelkwaliteit, weefconstructie, breedte, rollengte, hoeveelheid, toepassing en vormproces. Een bestaande stofspecificatie of monster kan ook helpen als het materiaal moet aansluiten bij een bestaand productieproces.

Kan een monster worden beoordeeld vóór bulkproductie?

Er kan een monsterevaluatie plaatsvinden wanneer de stof moet worden gecontroleerd op soepelheid, harscompatibiliteit, uiterlijk van het oppervlak of verwerkingsgedrag met een specifiek composietproductieproces.

Is platbinding sterker dan keperbinding?

Geen van beide weefsels mag op basis van het weefpatroon alleen als inherent sterker worden beschouwd. De mechanische eigenschappen van het afgewerkte laminaat worden beïnvloed door het vezeltype, het gewicht van de stof, het harssysteem, de vezeloriëntatie, de laminaatconstructie en de verwerkingsomstandigheden.
